ระบบสุขาภิบาล
สามารถแบ่งได้ ดังนี้
1.ระบบการจัดเก็บน้ำ
การสูบน้ำเพื่อให้มีความดันสูงขึ้นนั้น การประปาไม่ยอมให้สูบน้ำจากเส้นท่อโดยตรง ดังนั้น
อาคารจึงต้องมีถังพักน้ำเสียก่อน การจัดระบบกักเก็บน้ำเพื่อใช้ในอาคารมีระบบ ดังนี้
-ระบบเก็บน้ำบนชั้นสูงของอาคาร
-ระบบเก็บน้ำใต้ดิน
2.ระบบการระบายน้ำฝน
-ระบบการระบายน้ำฝนประกอบด้วย รางรับน้ำฝนบนหลังคาของอาคาร ตะแกรงครอบ
-ระบายน้ำฝนระดับพื้นดิน ตลอดจนบ่อพัก
-ขนาดของรางน้ำฝนมักถูกกำหนดโดยลักษณะอาคาร แต่ขนาดไม่ค่อยมีความสำคัญเท่า กับรูป
เครื่องสุขภัณฑ์ และอุปกรณ์ุ
เครื่องสุขภัณฑ์ของ อเมริกันสแตนดาร์ด อุปกรณ์อย่างอื่นใช้ของเอเวอร์กรีน บริษัท พี. เอส เมททอลเวอกส์ จำกัด
ท่อส้วมและท่อระบายน้ำทิ้ง ท่อระบายอากาศ ใช้ท่อดีพลาสต์ หรือ พี.วี.ซี. ของบริษัทปูนซีเมนต์ไทย หรือ บริษัทท่อน้ำไทย ขนาดตามที่ระบุในผังท่อ
ท่อน้ำใช้ ใช้ท่อเหล็กอาบสังกะสี ขนาดตามที่ระบุในผังท่อ
ถังเกรอะ ถังบำบัดน้ำเสียกะรัตเซปติก
ดูแบบขยายถังเซปติกสำเร็จรูป ท่อระบายลาดเอียง 1:200
การติดตั้ง
ติดตั้งก๊อกวาล์วใต้อ่างล้างมือ อ่างละ 1 ชุด และติดตั้งก๊อกวาล์วสำหรับหม้อน้ำชักโครกส้วมละ 1 ชุด การต่อท่อน้ำใช้เข้าสุขภัณฑ์ ต้องป้องกันมิให้มีเศษปูน ทราย ติดค้างอยู่ในท่อ ภายหลังติดตั้งเสร็จเรียบร้อยต้องทำความสะอาด และตรวจสอบให้ใช้งานได้ทันที
งานประปาและสุขาภิบาล
ท่อประปาและอุปกรณ์ ใช้ท่อเหล็กอาบสังกะสีคุณภาพตาม มอก. 26-2516 ประเภทที่ 2 (สีน้ำเงิน) การนี้ผู้รับจ้างต้องต่อท่อขนาด Æ 1 จากท่อเมนมายังมาตรวัดน้ำ แล้วต่อเข้าภายในอาคาร ขนาดของท่อตามระบุในผังท่อ
ค่าใช้จ่ายในการขออนุญาตติดตั้งมาตรวัดน้ำ ผู้รับจ้างคิดรวมในค่าดำเนินการ และเป็นผู้ขออนุญาตให้เสร็จเรียบร้อย
ท่อน้ำทิ้งและอุปกรณ์ภายในอาคาร ใช้ท่อดีพลาสต์ ของบริษัทปูนซีเมนต์ไทย ภายนอกอาคารให้ท่อแอสเบสตอสซีเมนต์ ของบริษัทปูนซีเมนต์ไทย ขนาดตามระบุในแบบ
ท่อส้วมภายในอาคารจนถึงถังเกรอะ ถังสำเร็จรูปเซพติกบำบัดน้ำเสียใช้ท่อดีพลาสต์ของบริษัทปูนซีเมนต์ไทย ขนาดตามที่ระบุไว้ในแบบ

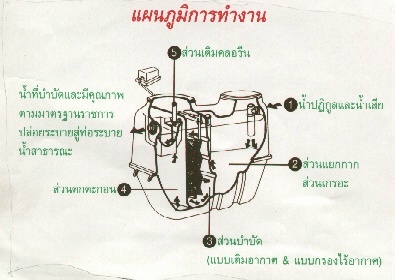

แบบขยายถังบำบัดน้ำเสียสำเร็จรูปกะรัตเซปติก
ท่อระบายอากาศและอุปกรณ์ต่างๆ ใช้ท่อดีพลาสต์ เครื่องสุขภัณฑ์แต่ละชนิดจะต้องมีท่อระบายอากาศ Æ 1 และบ่อเกรอะต้องมีท่อระบายอากาศ Æ 2 ต่อเชื่อมกับท่อระบายอากาศเมน Æ 3
ซึ่งต่อสูงพ้นหลังคา ตอนปลายติดท่อสามทางกันน้ำและติดแกรงกันแมลง
ถังบำบัดน้ำเสีย และ ถังเกรอะ ถังเซปติก ขนาดและตำแหน่งแสดงไว้ในแบบ
การเชื่อมต่อท่อดีพลาสต์และท่อแอสเบสตอสซีเมนต์ ให้ทำตามคำแนะนำของบริษัทผู้ผลิตโดย
เคร่งครัด
ความลาดเอียงของท่อน้ำทิ้งภายในอาคาร ให้ติดตั้งให้มีความลาดเอียงไม่น้อยกว่า 1 : 100 และติดตะแกรงกันผงชนิดชุบ โครเมียมขนาด Æ 2 ที่ช่องระบายน้ำทิ้งในห้องน้ำ ห้องละ 1 ที่ ท่อระบายน้ำภายนอกอาคารลาด 1 : 200
เครื่องสูบน้ำ ใช้ปั้มน้ำแบบถังมีความดันในตัวของ FUJI SHALLOW WELL PUMP MODEL 1255 การติดตั้งให้ทำตามคำแนะนำของบริษัทผู้ผลิต
